主要技术说明：
集控器电源.................100-240VAC50/60Hz
发射面板电源.............2节5号碱性干电池／3V（推荐使用南孚电池）
发射面板温度调节范围..........5℃-35℃
最大总电流.................10A
工作环境温度............-20℃～60℃
储存温度................-20℃～70℃
尺寸.....................280mmX110mm×40mm
颜色......................White
控温精度...........±1℃
功能操作说明无线多路集控器壁挂炉水暖系统
多路集控器壁挂炉水暖系统根据用户设定温度需求，控制壁挂锅炉、循环水泵或电热执行器的开启与关闭，用以达到舒适控温的目的，减少能源耗费。

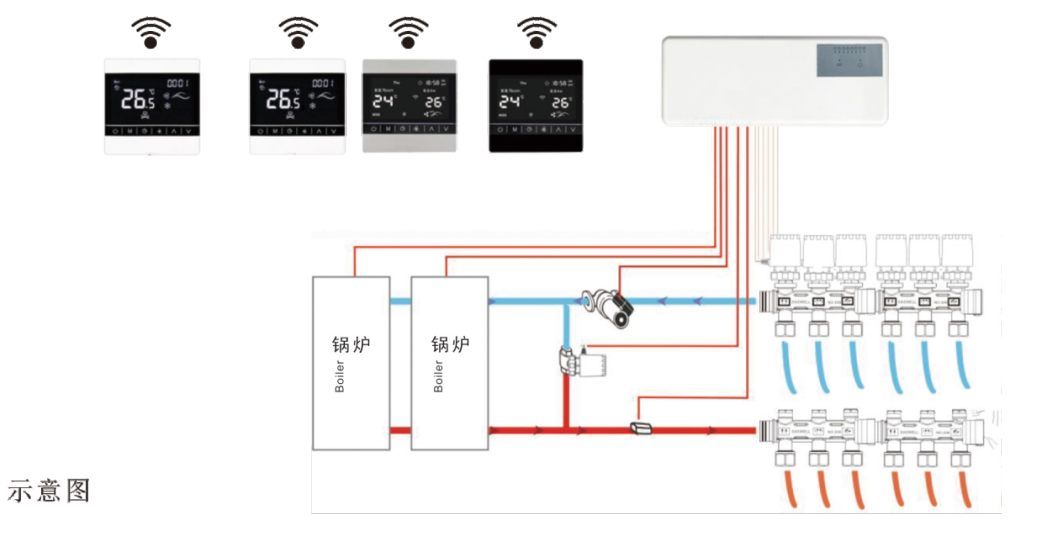

系统组成介绍：
1.分控制温控器
2.锅炉
3.电热执行器

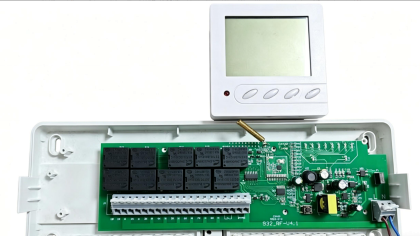

4.主控制多路集控器
5.电动球阀
发射器与接收器无线对码:
1、面板设置:发射器(面板)装好电池，先把[高级选项】的第3项“继电器输出设置"设置01到08共8个面板设置好。(即是1-8路)(详细“高级选项”设置方法下面有记载，请参照)。
2、无线对码:接收器接上电源(请按接线图正确接线)，都在关机状态下，同时按住发射器的“M”键和接收器的“开关器”3秒钟，发射器(面板)会显示无线信号和输出路数，
接收器黄灯会闪烁3秒，此时松手自动对码。(在工作状态下无线通讯信号1小时对接一次)。

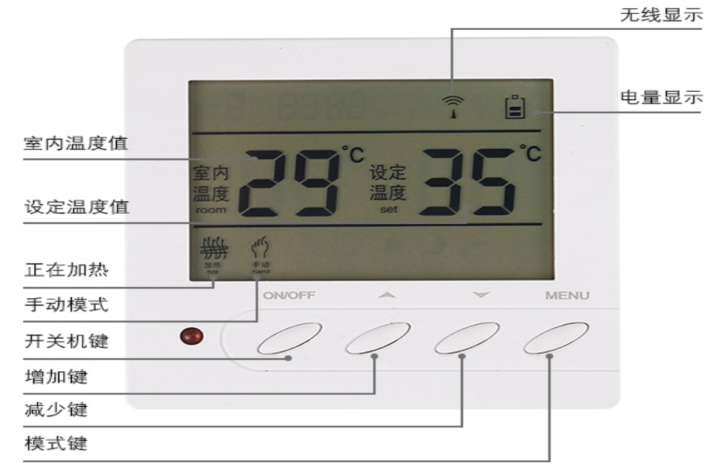

发射器工作状态描述:
输出指示:
参数:

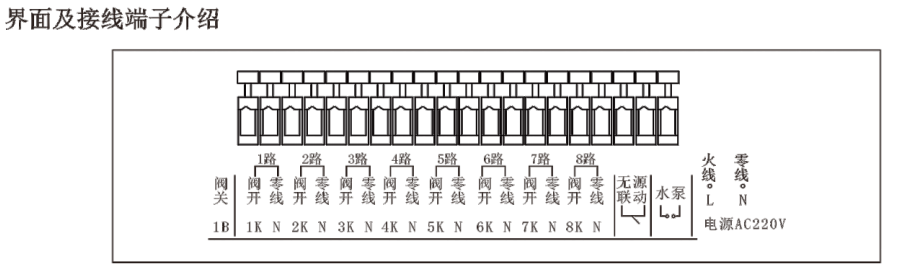

水泵：循环水泵输出端口AC250V(10)
无源触点：锅炉联动亮
AC：电源输入110-250V50/60HZ 10A

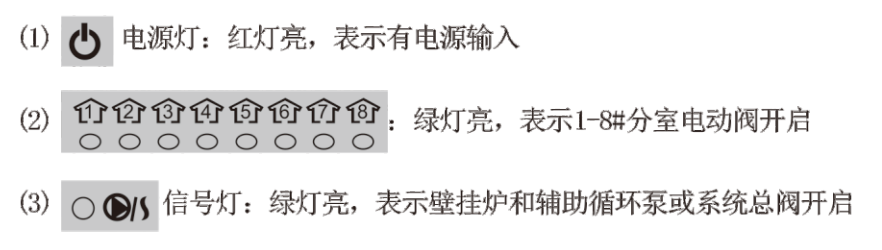

2.输出灯指示
操作说明：

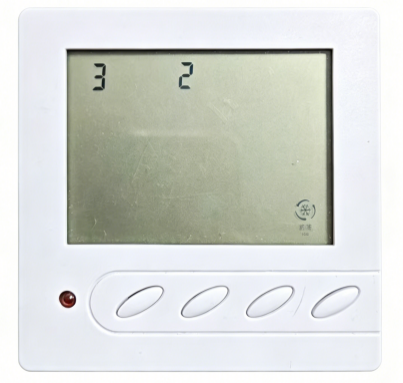

继电器输出设置：发射面板光机状态下，同时按下加号键和减号键进入高级设置，短按模式键切换选项至第三项，
通过加号/减号键调整路数设置（3-1表示第一路，3-2表示第二路，一共8路）

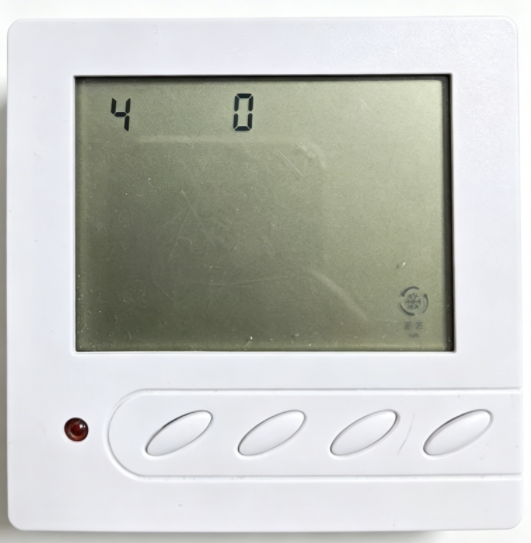

常开常闭设置：发射面板光机状态下，同时按下加号键和减号键进入高级设置，短按模式键切换选项至第四项，通过加/减号键调节，
4-0表示常闭，4-1表示常开，（常闭：设置温度比环境温度高，输出线上有电输出；常开：设置温度比环境温度低，输出线上有电输出）
对码配置：射频面板和接收器都是在关机下进行以下操作： 关机状态下：同时按下射频面板模式键和无线中控盒开关机键3秒以上，
面板液晶显示Wifi信号图标闪烁，无线中控盒接收器黄色信号灯闪烁，即自动进入对码模式。
射频面板关机状态下：在非对码状态下，同时按加号键和减号键进入高级设置，进入高级设置后短按模式键进行设置选择,通过加减键调整。
高级设置： 1.修正温度：-9-9度。
2.启动温差：1-5度，最小为1度，显示为0也为1度。
3.继电器输出位(该选项无实际功能)：1-8，默认为1（请选择对应的输出为1、2、3、4、5、6、 7、8）第8位为联动位，一般不设置第8位。
4.常开常闭设置：1为常开，0为常闭（常闭：设置温度比环境温度高，输出线上有电输出；常开：设置温度比环境温度低，输出线上有电输出）。
5.面板序列号显示

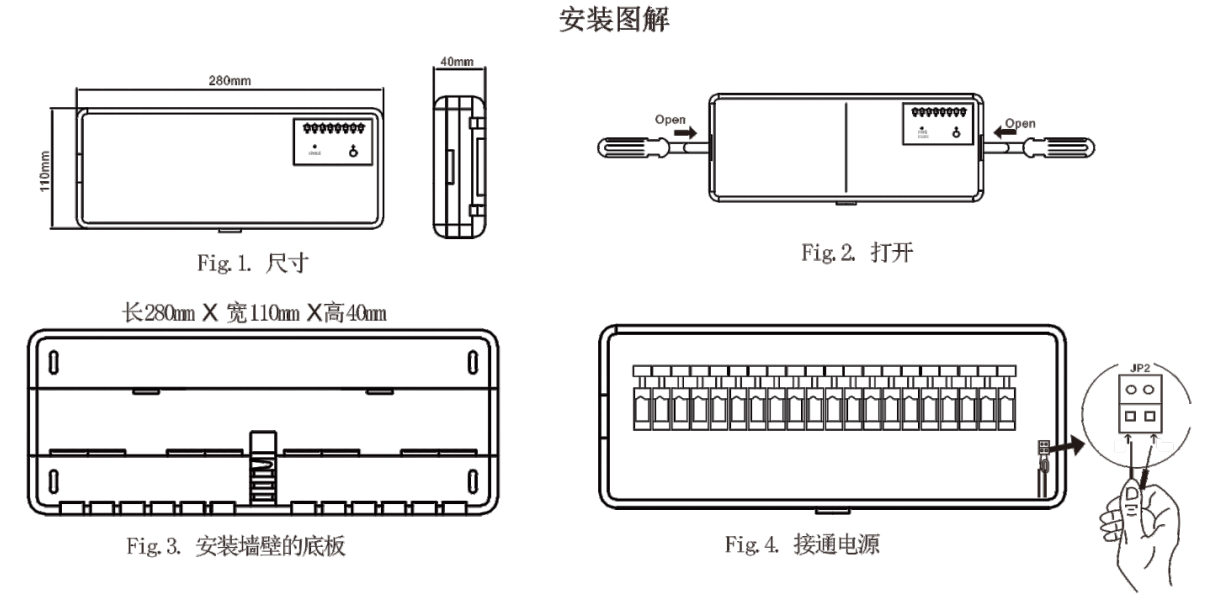

安装注意事项注意事项：
在安装、拆卸、清洁或者维修温控器前，务必切断主电源，拧下保险丝或者让开关电路断路器处于关闭状态
安装温控器前必须详细阅读说明书，严格按照说明书操作温控器
具有相应安全知识的工程公司才能安装温控器
所有的接线必须符合当地及国家标准
严格按照此说明书进行使用
