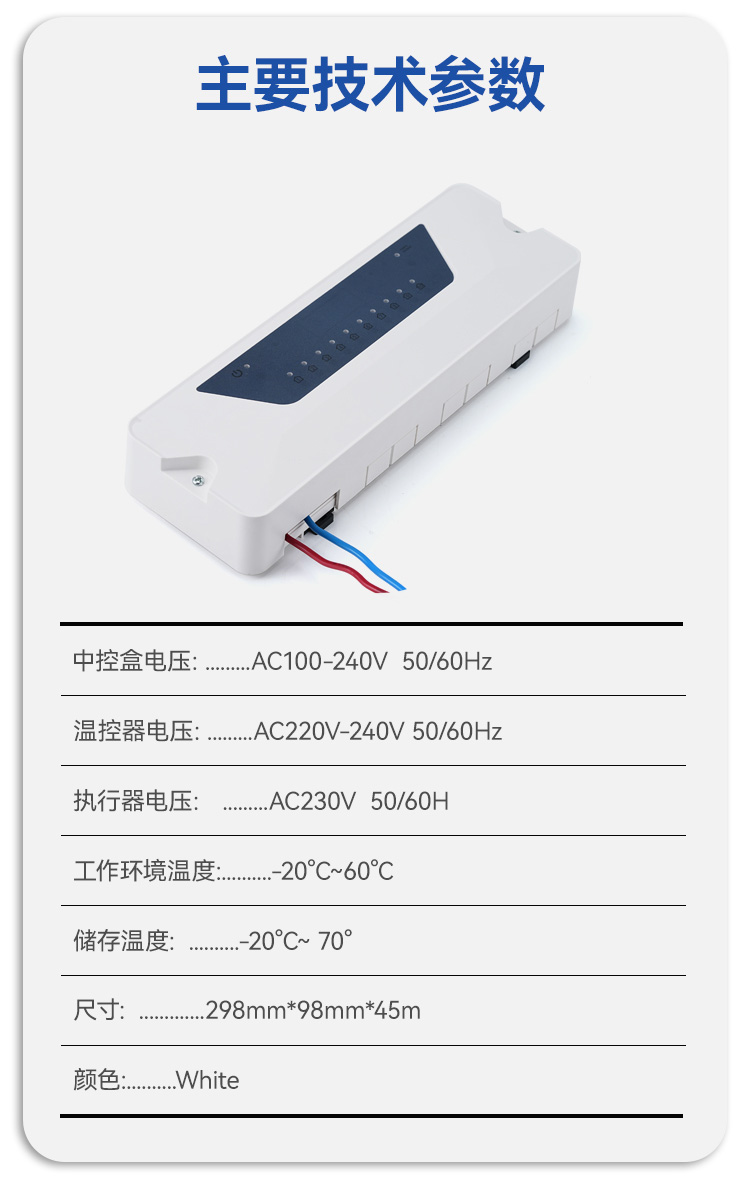

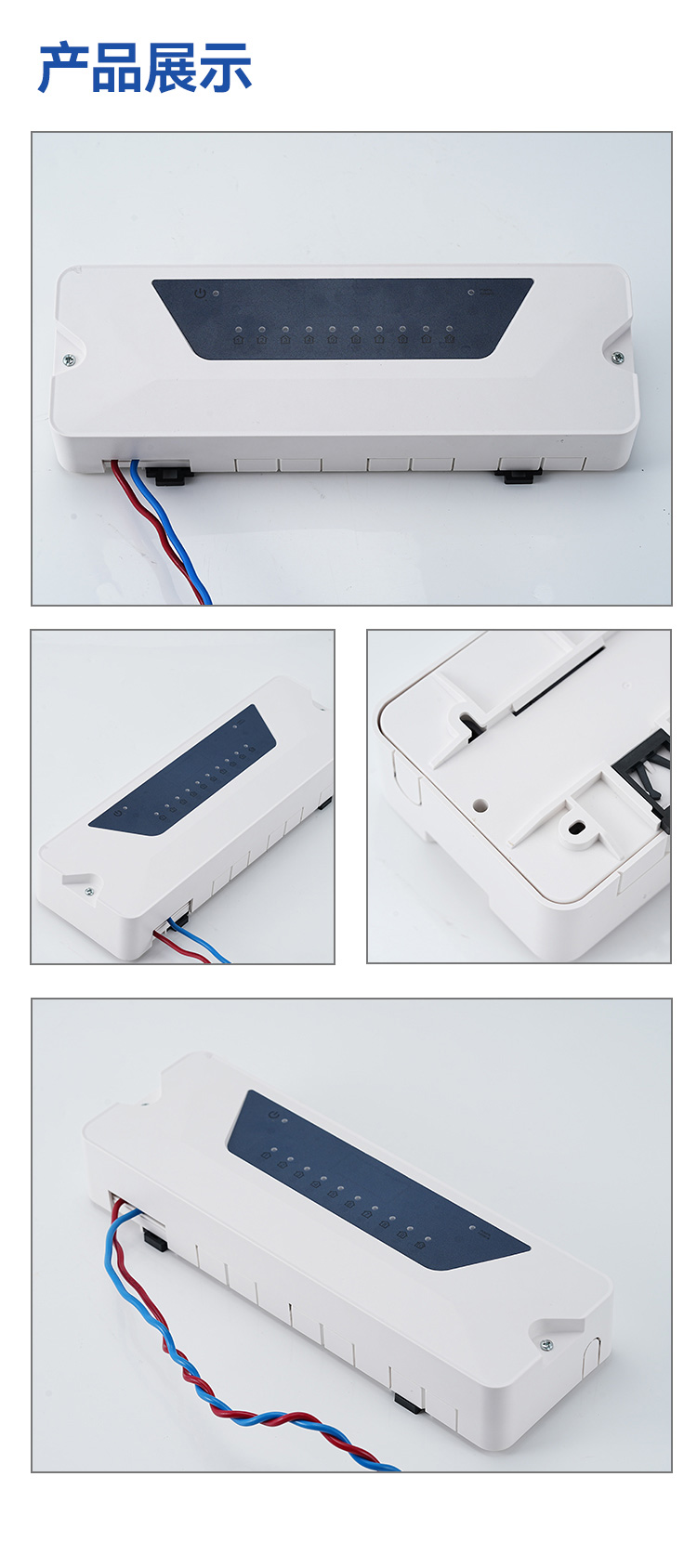

产品参数



中控盒电压：.........AC100-240V 50/60Hz

温控器电压：.........AC220V-240V 50/60Hz

执行器电压： .........AC230V 50/60Hz

最大总电流: ..........10A

工作环境温度:..........-20°C~60°C

储存温度: ..........-20°C~ 70°C

尺寸: .............298mm*98mm*45mm

颜色:..........White

产品视频 功能操作说明

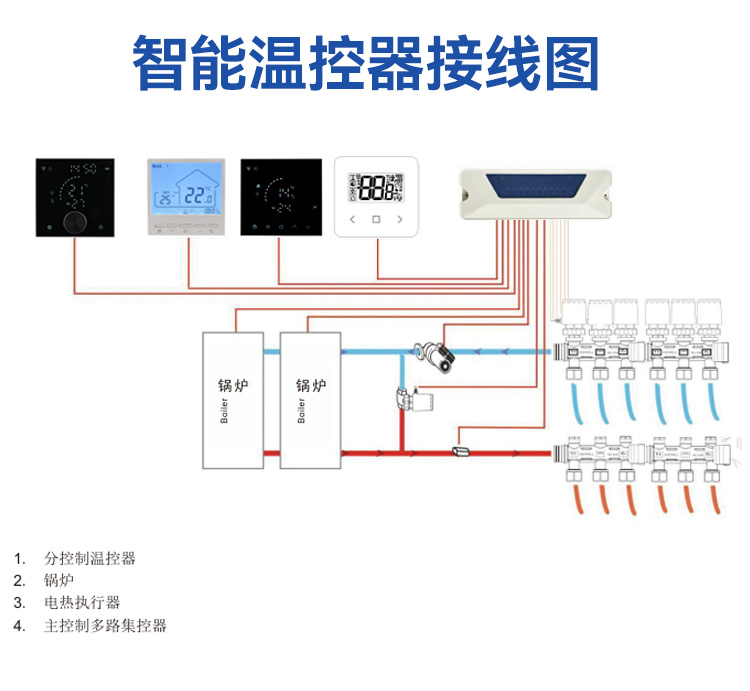

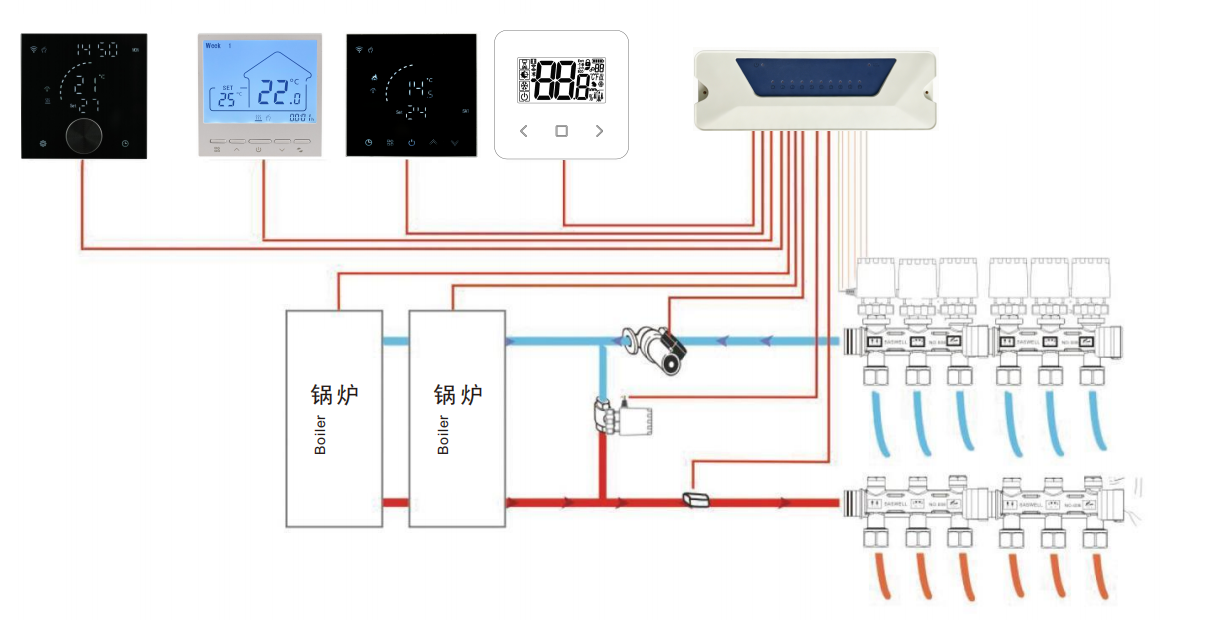

系统组成介绍

1. 分控制温控器 2. 锅炉 3. 电热执行器 4. 主控制多路集控器

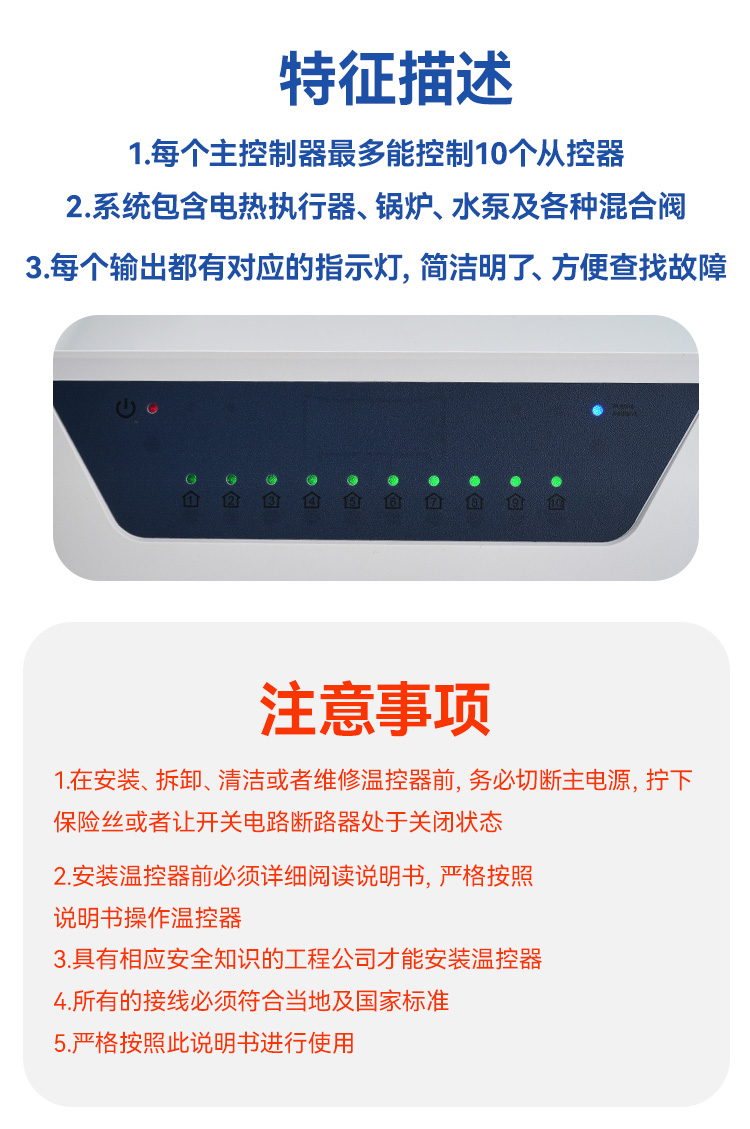

特征描述：

每个主控制器最多能控制10个从控器

系统包含电热执行器、锅炉、水泵及各种混合阀

每个输出都有对应的指示灯，简洁明了、方便查找故障

指示灯说明：

1.电源灯：红灯亮，表示有电源输入

2.信号灯：1-10绿灯亮，表示1-10#分室电动阀开启

3.PUMP/PASSIVE信号灯：蓝灯亮，表示壁挂炉和辅助循环泵或系统总阀开启

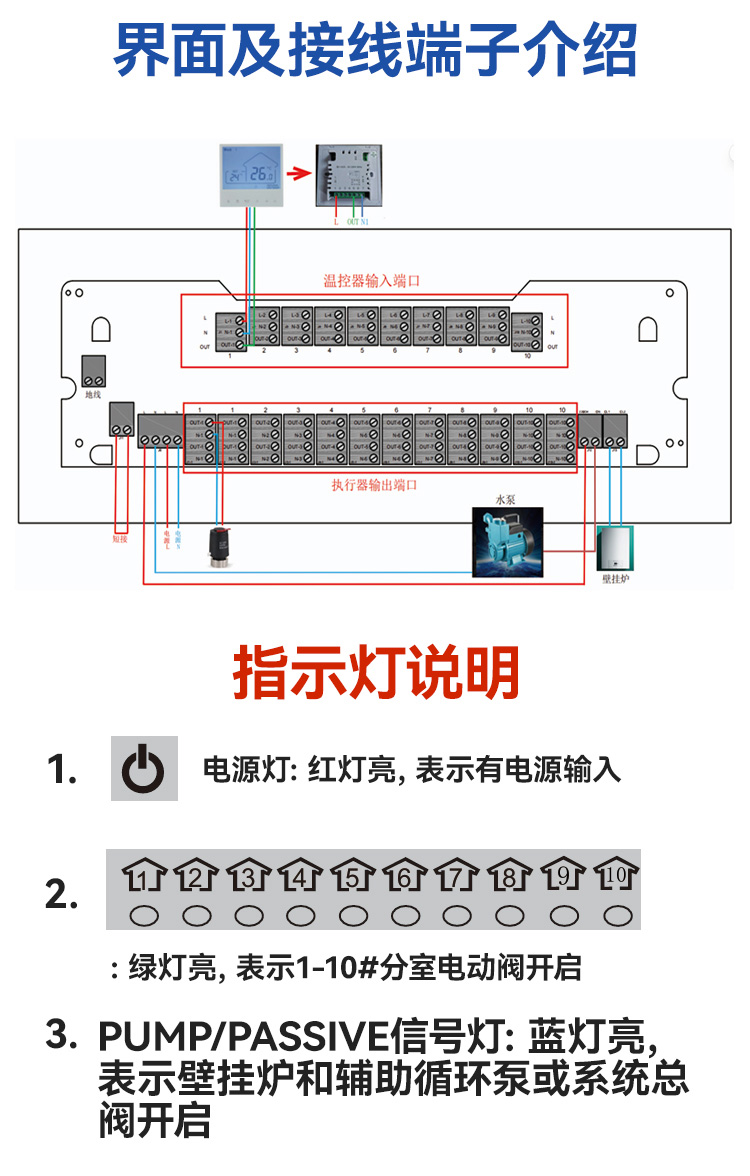

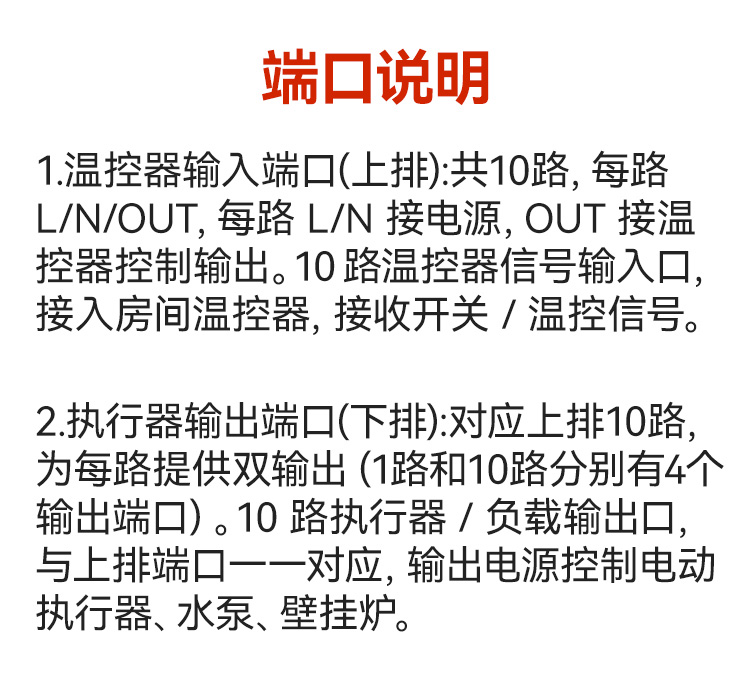

端口说明： 1.温控器输入端口(上排):共10路，每路L/N/OUT，每路L/N接电源，OUT接温控器控制输出。10 路

温控器信号输入口，接入房间温控器，接收开关 / 温控信号。

2.执行器输出端口(下排):对应上排10路，为每路提供双输出（1路和10路分别有4个输出端口）。10 路

执行器 / 负载输出口，与上排端口一一对应，输出电源控制电动执行器、水泵、壁挂炉。

安装注意事项

1.在安装、拆卸、清洁或者维修温控器前，务必切断主电源，拧下保险 丝或者让开关电路断路器处于关闭状态

2.安装温控器前必须详细阅读说明书，严格按照说明书操作温控器

3.具有相应安全知识的工程公司才能安装温控器

4.所有的接线必须符合当地及国家标准

5.严格按照此说明书进行使用

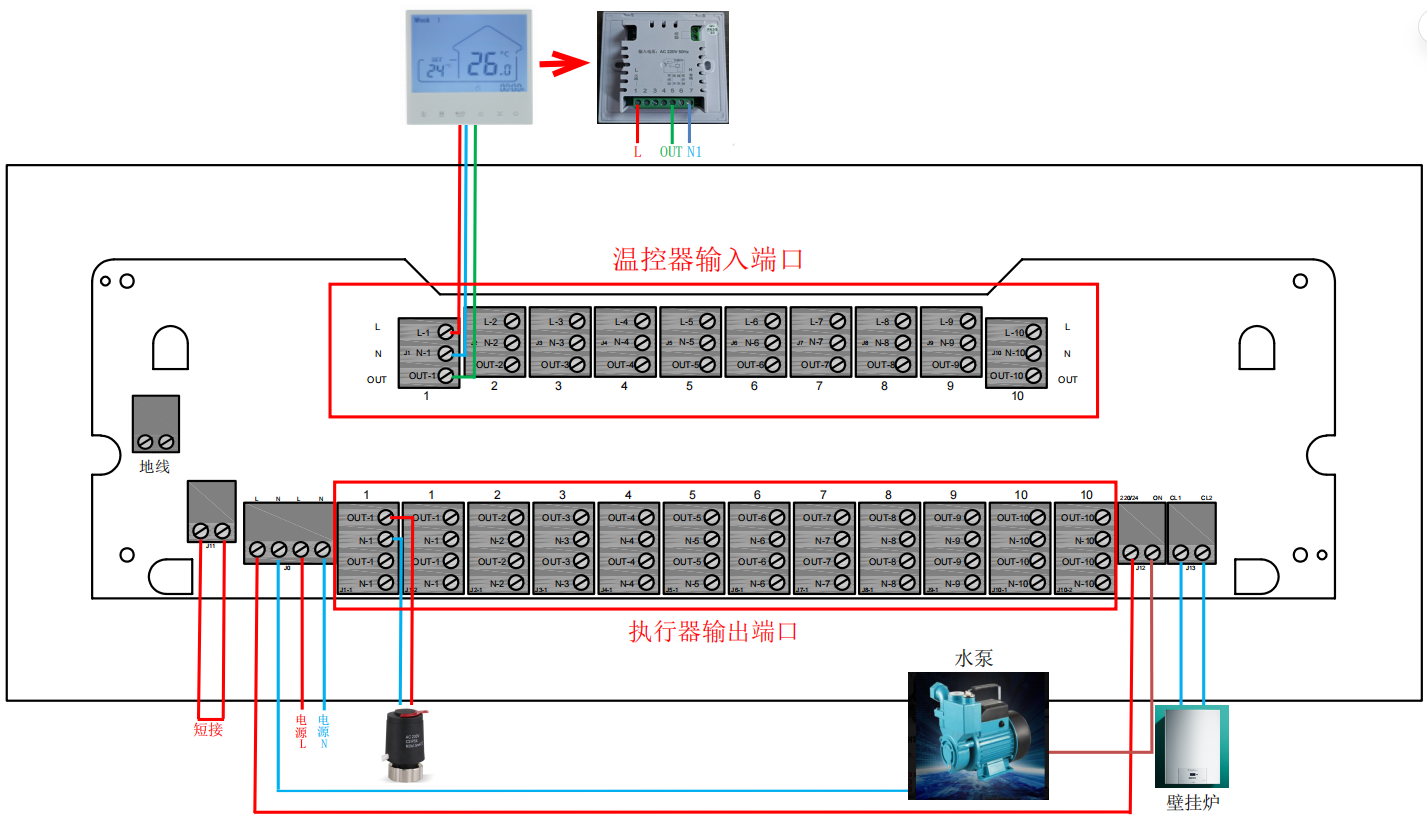

接线图：实际以底壳接线图为准
